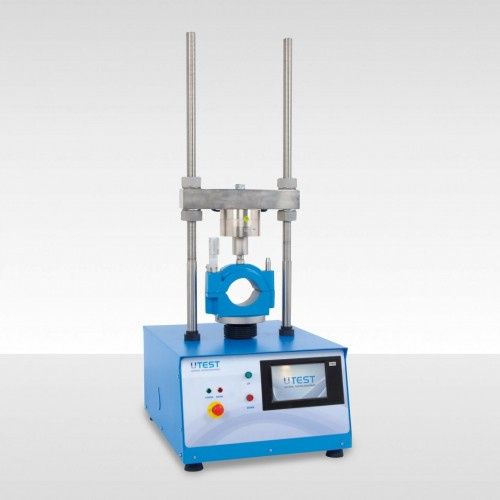

Автоматическая цифровая установка для испытания стабильности по Маршаллу на 50 кН предназначена для определения максимальной нагрузки и предела текучести у битумных смесей.
Установка состоит из прочного и устойчивого корпуса с двумя колонами с верхней, механически регулируемой высотой, балкой. Мотор вместе с червячным валом и электрооборудованием установлен в нижнем корпусе.Скорость подъема головки нагрузки, благодаря установке автоматического контроля и сбора данных BC 100 TFT, регулируется в пределах от 6 мм/мин. до 60 мм/мин. В целях безопасности движение нижней плиты вверх и вниз ограничено концевыми ограничителями.Используя кнопки подъема и спуска груза, расположенные на панели управления, можно легко отрегулировать высоту.
Система измерения состоит из датчика измерения линейной потенциометрической усадки (25x0,001 мм) и устройства автоматического контроля и сбора данных BC 100, закрепленных вместе с нагрузочной ячейкой 50 кН на обжимной форме.
Установка применима для тестирования образцов диаметром 6" (152,4 мм).
Используя ручное приспособление, можно перемещать пластину нагрузки вместе с установкой вверх или вниз для калибровки.
Блок управления U-Touch PRO
Блок управления и сбора данных U-Touch PRO предназначен для управления и обработки данных от тензодатчиков и датчиков смещения, установленных на испытательной машине Marshall Stability. UTEST UTAS-1056.ACPR может выполнять испытания на линейный, непрямой растяжение и полукруглый изгиб в соответствии со стандартами ГОСТ,EN, ASTM / AASHTO, перечисленными выше.
Устройство может выполнять испытания полностью автономно, в автоматическом режиме, без использования ПК или программного обеспечения USOFT-1056. Программное обеспечение можно использовать для получения дополнительных преимуществ, описанных в разделе ниже.
U-Touch PRO имеет удобный интерфейс, в котором все существующие пункты меню отображаются в виде кнопок и вкладок. Пользователи могут легко активировать или деактивировать определенные функции и вводить тестовые данные с помощью сенсорной клавиатуры. Такие параметры, как информация о тесте, информация о пользователе, информация об образце и параметры тестирования, могут быть изменены и сохранены для дальнейшего использования операторами.
Блок управления предлагает множество дополнительных уникальных функций. U-Touch PRO позволяет пользователям отображать текущее использование памяти и результаты тестов с помощью расширенного интерфейса управления данными и памятью. U-Touch PRO может экспортировать, копировать или удалять данные испытаний, сохраненные во внутренней памяти. Результаты и дополнительную информацию для предыдущих тестов можно вызвать с помощью U-Touch PRO. Отчеты об испытаниях можно мгновенно распечатать с помощью (дополнительного) термопринтера. U-Touch PRO TFT может одновременно отображать состояние машины, тестовые значения, предупреждения во время работы и тестовые графики в реальном времени.
Основные характеристики
- Автоматический расчет значений предела текучести и стабилизации.
- Возможность контроля нагрузки и смещений.
- Предоставление графика испытания в реальном времени.
- Карта CPU, микропроцессор ARM 32 бит.
- Память на 10 0000 результатов испытания.
- Четыре аналоговых канала (для Маршалла два активных канала).
- Для каждого канала разрешение 1/256000 точек.
- Скорость сбора данных на каждом канале 10 данных в секунду (от скорости образцов).
- Порт для подсоединения к компьютеру.
- Сенсорный LCD экран TFT 800x480 (65535цветов).
- 4 основные функциональные кнопки.
- Поддерживает много языков.
- Выбор трех систем измерения: kN, ton или lb.
- Реальное время дата/часы.
- Возможность просмотра результатов испытания и интерфейс управления памятью.
- Подсоединение и контроль посредством интернет.
- Возможность подсоединения внешней памяти через USB порт, для хранения результатов.
- USB порт для подключения принтера inkjet и laser.
- Возможность подключения камеры для сохранения видео результатов.
- Бесплатное ПО компьютера для получения отчета контроля испытания.
Сбор данных и компьютерная программа
Программное обеспечение Маршалла подготовлена для тестирования образцов Маршалла соответствующих EN 12697-34 и ASTM D5581.
Испытательное оборудование подлежит аттестации по ГОСТ 8.568-2017.
